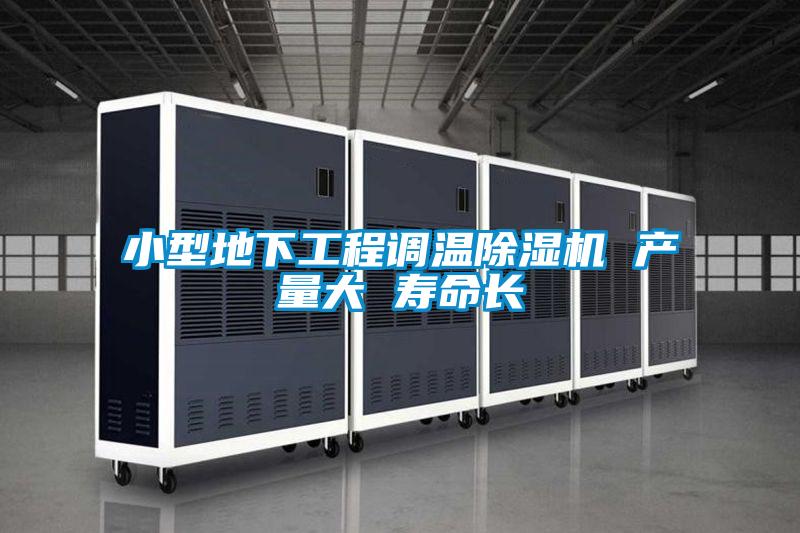

小型地下工程調溫除濕機 產量大 壽命長

　　地下人防工程除濕機技術說明地下工程用除濕空調機是我公司集空調除濕設備的*設計和制造經驗，經過大量的基礎調研工作，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于工程、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制，并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保成員。一、機組特點1．功能多樣，一機多用2、節能技術—熱回收利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，提高機組的節能指標。3、縮小調溫盲區在一個標準大氣壓下，當進風參數為27℃、60％時，出風參數的區別：自動調溫除濕機地下工程用除濕空調機降溫17℃，90％升溫42℃，22%調溫29℃,44%以上23℃,63%以上4．結構型式“個性化”地下工程用除濕空調機采用模塊化設計理念和組合式結構，由混風過濾段、冷卻再熱段、送風段和主機段四個功能段組合而成。自由拼裝，連接簡單，拆卸方便。5．能量調節機組通過使用**的全封渦旋壓縮機或半封螺桿壓縮機，分級調節實現多種工況運行模式，同時可以采用變速風機與壓縮機的能調相結合。5.1壓縮機采用美國Copeland全封閉渦旋壓縮機，*具有*高能效比，比目前市場上較**的活塞式壓縮機還高12%；*二具有**的**性，運動部件少，軸向及徑向的柔性設計提供了**的耐液擊和容忍雜質的能力；*三具有噪音低、性能**等*特的優越性能特以及較低的系統設計成本和運行成本。5.2采用臺灣半封閉螺桿式壓縮機，其特點如下：?大的制冷量和很高的能效比，可以帶經濟器運行?內置的能量調節裝置可以對壓縮機進行分級或無級的冷量調節?的潤滑系統和大尺寸的軸承*了壓縮機的**的持續的運行?適用于各種制冷劑優勢：?專為大型商冷凍系統或工業冷凍系統設計的?德國**、嚴格的制造技術，壽命長，故障率低?強大的售后*體系?容量調節閥自動復位到較小負荷位置，確保壓縮機電機在較小負荷下啟動?內部排氣止回閥可防止轉子在停機時逆轉?壓縮機內置保護模塊SE－E1監測電機相故障、壓縮機油溫控制和油位開關；?外接油冷卻盤管，可保持油溫穩定在40～60℃之間，*壓縮機轉子的潤滑、密封和冷卻，使壓縮機運行、穩定6．直接蒸發，制冷機組為自帶冷源（直接蒸發式）多功能組合式除濕空調設備，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷**。7.機組安裝方便，現場只需接線、接管即可運行。8.全自動控制機組應用現代控制技術，優化控制模型，采用**的PLC控制系統，自帶控制柜，確?？刂凭?，且**實現機電一體化。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。8.1自動化控制水平**，機組機電一體化程度高，功能齊全，能實現機組啟停程序管理、定時控制、全功能故障報警及故障自我診斷功能等。同時具備RS482/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。8.2軟件采用三級密碼保護。防止程序和設定參數隨意更改。8.3當機組發生故障時，機組立即自動停止運行，報警輸出故障信號并顯示故障原因及故障所處的地方，以便于故障排除和機組的及時維護。9.1機組具備的保護功能◆壓縮機相序保護◆壓縮機過載、過熱保護◆送風電機設置過載保護◆系統設有高、低壓力保護二、功能段介紹1．混風過濾段：使新風和回風進行混合，并對混合空氣進行過濾處理，主要包括新風閥門、回風閥門和初效過濾器。2．冷卻再熱段：對空氣進行相應的熱濕處理，主要包括蒸發器和風冷冷凝器。3．送風段：將處理后的空氣輸送到目的地，主要包括變速風機和減震裝置，出風方式為上出風。4．主機段：對制冷工質進行壓縮冷凝處理，主要由壓縮機、水冷冷凝器、貯液器、干燥過濾器、電磁閥等制冷元器件和電器控制系統組成。5．其它：本公司還可以根據用戶實際需求增設中效過濾段、中間段等輔助功能段，以滿足不同場合的空氣處理要求。三．產品技術參數CK30-DX型號性能參數CK30-DX機組整機性能制冷量KW170除濕量㎏/h100風量m3/h機外余壓Pa700噪音dB(A)80電源～380V,50Hz三相四線制總功率（基本型）KW66總重量㎏2640混風過濾段空氣過濾器型式板式初效新風閥門型式電動/手動（用戶自配）回風閥門型式電動/手動（用戶自配）外形尺寸長mm1250寬mm2800高mm1800重量㎏320空氣處理段蒸發器型式銅管套鋁片風冷冷凝器型式銅管套鋁片外形尺寸長mm1250寬mm2800高mm1800重量㎏600送風機段風機類型外轉子低噪音離心式功率KW9×2外形尺寸長mm1250寬mm2800高mm1800重量㎏520主機段制冷劑類型R22/R407C節流方式熱力膨脹閥壓縮機類型半封閉螺桿式壓縮機數量臺1功率KW48水冷冷凝器類型殼管式水流量m3/h36進出水管徑Rp3水阻kPa＜90外形尺寸長mm1250寬mm2800高mm1800重量㎏1200注：如需過濾器為袋式中效，混合過濾段要加300mm。機外余壓要減50Pa。型號性能數據CK18-DX機組整機性能制冷量kW102除濕量kg/h60風量m3/h機外余壓Pa650噪音dB（A）75冷卻水流量t/h20壓縮機功率kW11.3×2風機功率kW4×2混風過濾段空氣過濾器型式初效板式外形尺寸長mm870寬mm1800高mm1400重量kg200空氣處理段蒸發器型式銅管套鋁片式風冷冷凝器型式銅管套鋁片式外形尺寸長mm870寬mm1800高mm1400重量kg410送風段風機類型外轉子低噪音式離心式外形尺寸長mm870寬mm1800高mm1400重量kg380主機段制冷劑類型R22充注量15+15節流方式熱力膨脹閥壓縮機類型全封閉渦旋式水冷冷凝器進出水管徑RP1-1/2水阻kPa40~90外形尺寸長mm870寬mm1800高mm1400重量kg550電源型式380V、50Hz、三相四線制機組總重量kg1540機組總功率kW30.66．直接蒸發，制冷機組為自帶冷源（直接蒸發式）多功能組合式除濕空調設備，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷**。-/gbaagcd/-m.
