H15 水冷型恒溫恒濕機

　　H15水冷型恒溫恒濕機組

　　1）外形結構

　　本機組采用高強度鋼材做為框架、外形新穎、機構簡單合理，安裝方便，內部采用防腐型材料，有效的增加了產品的使用壽命。

　　2）功能

　　本機具有調溫除濕、升溫除濕、通風三種功能，在濕度比較大的時候，采用除濕功能，在濕度較小的時候采用通風功能。這樣既能滿足濕度的要求，又能達到節能的效果

　　3）配件

　　壓縮機和主要配件均采用的產品，通過制冷系統科學合理的優化設計，確保在不同壞境下正常運行?？朔藝鴥韧袠I(yè)機型除濕量不足、機組頻繁啟動產品故障率高的缺點。同時也提高了產品的使用壽命。

　　4）控制

　　機組采用了的微電腦控制，可根據用戶設定的相對濕度自動啟停、精度高、可靠性好、外形美觀、操作簡便。

　　5）保護

　　機組具有溫濕度顯示、故障顯示等功能。設有過載、短路、缺相、過熱、高壓、低壓等保護，及風機、防火閥連鎖保護。

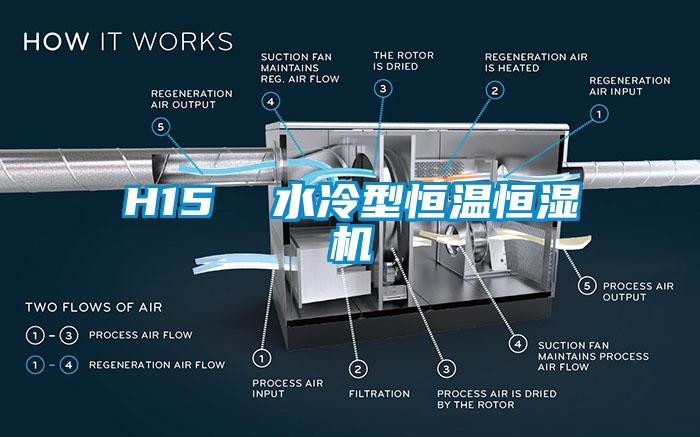

　　2、工作原理及流程圖

　　1、本機具有調溫除濕、加濕。升降溫除濕、加濕。通風三種功能，用戶可根據需要選任一種功能。

　　2、室內濕空氣通過蒸發器表面時，因蒸發器溫度低于濕空氣的露點溫度，空氣中的水蒸汽便冷凝析出，聚積于接水盤內，由水管排出，空氣的含濕量下降。經過除濕后的濕空氣再通過風冷冷凝器升溫，其相對濕度下降，從而達到干燥環境空氣的目的。

　　⊥8、技術參數：

　　型號

　　H15

　　空調機組整機性能

　　制冷量

　　kW

　　14.5

　　104kcal/h

　　1.25

　　能量調節

　　%

　　100,0

　　制熱量

　　kW

　　6

　　104kcal/h

　　0.52

　　風量

　　m3/h

　　3000

　　機外靜壓

　　Pa

　　≥150

　　機組噪音

　　dB(A)

　　≤64

　　溫控范圍及精度

　　℃

　　18~25℃，±0.5~1.0℃

　　濕控范圍及精度

　　%RH

　　RH50~70%，±5%~10%

　　電源

　　380V，50Hz，三相四線制

　　機組總容量

　　kW

　　13.6

　　制冷系統

　　壓縮機

　　類型

　　全封閉渦旋式式

　　數量

　　1

　　名義輸入功率(kW)

　　3.8

　　制冷劑

　　類型

　　R22

　　節流方式

　　熱力膨脹閥

　　蒸發器

　　型式

　　銅管套鋁片式

　　冷凝器

　　型式

　　殼管式

　　水量t/h

　　3.5

　　進出水管徑DN

　　RP1-1/4

　　風機系統

　　風機

　　類型

　　外轉子低噪音離心式

　　數量

　　1

　　功率(kW)

　　0.8

　　過濾器

　　類型

　　初效

　　電加熱

　　類型

　　電熱式

　　功率(kW)

　　5

　　加濕器

　　型式

　　電熱式

　　加濕量(kg/h)

　　4

　　功率(kW)

　　3.0

　　進水管徑

　　1/2”

　　外形尺寸

　　長

　　980

　　寬

　　600

　　高

　　1700

　　重量

　　kg

　　330

　　注：方括號內的數據為風帽型機組的參數

　　4、售后服務承諾表

　　1

　　保修年限、范圍、保修條件

　　本公司提供的機組，在驗收之日起，提供對整機及工程保修1年、壓縮機保修3年的服務。在保修期內，因工程及機組質量造成的系統不能正常運行，我公司保證免費修復、更換。

　　2

　　解決問題、排除故障的速度

　　本公司有專業的技術人員負責售后服務，在接到報修后2小時作出響應，3天內趕到現場。

　　3

　　售后服務方面的其他承諾

　　在保修期內，我公司會每6個月上門回訪客戶一次。超過保修期，我公司會收取合理的維修成本。（零配件費用+差旅費）×110%

　　4

　　其它優惠條件

　　①提供安裝和調試所需的工具和輔助材料。

　　②我公司會對用戶提供免費的技術咨詢。
