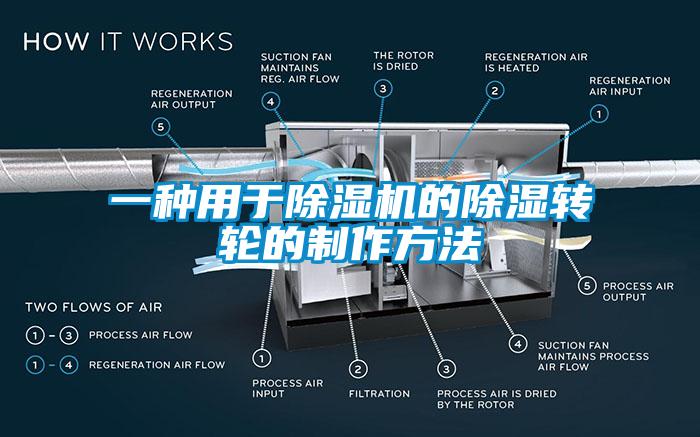

一種用于除濕機的除濕轉輪的制作方法

　　1.本實用新型屬于除濕轉輪技術領域，特別涉及一種特定環境下的用于除濕機的除濕轉輪。背景技術：2.目前，現有除濕轉輪的劃分有處理區、再生區以及冷卻區，其中，冷卻區及再生區的角度大多為30°或者45°，這樣的除濕轉輪應用在特定環境（低濕環境）下時，存在能耗浪費的現象，同時會減少轉輪壽命。技術實現要素：3.為了解決現有技術中存在的問題，本實用新型提供一種新的特定環境下的用于除濕機的除濕轉輪。4.本實用新型具體技術方案如下：5.本實用新型提供一種特定環境下的用于除濕機的除濕轉輪，包括轉輪框架以及設于所述轉輪框架上的轉輪本體，所述轉輪框架上設有三個分區隔板，各所述分區隔板的一端均設于所述轉輪框架的中間縱桿上，另一端分別設于所述轉輪框架的頂部，且三個所述分區隔板將所述轉輪本體分隔為端面形狀均為扇形的冷卻區、再生區以及處理區，且所述冷卻區和所述再生區的扇形端面角度均為10~30°，與所述冷卻區相對的兩分區隔板之間的角度以及與再生區相對的兩分區隔板之間的角度均為10~30°，所述處理區扇形端面角度與所述冷卻區扇形端面角度、所述再生區扇形端面角度之和為360°；所述轉輪框架的底部設有設備底托，頂部和側壁上設有保溫箱板。6.進一步的改進，各所述分區隔板與所述轉輪本體的貼合處均設有密封條。7.進一步的改進，所述再生區的排風溫度為40~80℃。8.本實用新型的有益效果如下：9.本實用新型提供一種具有新結構的特定環境下的用于除濕機的除濕轉輪，該特定環境下的用于除濕機的除濕轉輪通過調節分區隔板的位置以及角度來將冷卻區和再生區的角度調節為10~30°，通過縮小區域角度，以達到減小冷卻區、再生區面積及過風量，增大處理區及過風量的目的，從而降低能耗。附圖說明10.附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。11.在附圖中：12.圖1為實施例1特定環境下的用于除濕機的除濕轉輪的結構示意圖；13.圖2為實施例1特定環境下的用于除濕機的除濕轉輪的原理圖；14.圖3為實施例3特定環境下的用于除濕機的除濕轉輪的結構示意圖。具體實施方式15.為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。16.需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者間接在該另一個元件上。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或間接連接至該另一個元件上。17.在本實用新型的描述中，需要理解的是，術語“長度”、“寬度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。18.此外，術語“第一”、?“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、?“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，?“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。19.為了更好地理解上述技術方案，下面將結合說明書附圖以及具體實施方式對上述技術方案進行詳細的說明。20.實施例121.本實用新型實施例1提供的一種特定環境下的用于除濕機的除濕轉輪，如圖1、圖2所示，包括轉輪框架1以及設于所述轉輪框架1上的轉輪本體2，所述轉輪框架1上設有三個分區隔板3，各所述分區隔板3的一端均設于所述轉輪框架1的中間縱桿上，另一端分別設于所述轉輪框架1的頂部，且三個所述分區隔板3將所述轉輪本體2分隔為端面形狀均為扇形的冷卻區4、再生區5以及處理區6，且所述冷卻區4和所述再生區5的扇形端面角度均為10~30°，與所述冷卻區4相對的兩分區隔板之間的角度以及與再生區5相對的兩分區隔板之間的角度均為10~30°，所述處理區6扇形端面角度與所述冷卻區4扇形端面角度、所述再生區5扇形端面角度之和為360°；所述轉輪框架1的底部設有設備底托7，頂部和側壁上設有保溫箱板8。本實用新型中附圖的尺寸是進行了適當縮放的。22.本實用新型提供一種具有新結構的特定環境下的用于除濕機的除濕轉輪，該特定環境下的用于除濕機的除濕轉輪通過調節分區隔板的位置以及角度來將冷卻區和再生區的角度調節為10~30°，通過縮小區域角度，以達到減小冷卻區、再生區面積及過風量，增大處理區及過風量的目的，從而降低能耗。23.本實施例在低濕環境應用的話，進口含濕量很低，濕負荷很小，所以不需要很大的再生風量去平衡。通過減小角度，減少風量，需要被加熱的再生風量就明顯變小了，自然就可以節能了；且處理區6、再生區5、冷卻區4按照轉輪本體的旋轉方向依次設置，圖2中的箭頭方向表示轉輪本體的旋轉方向。24.本實施例中冷卻區和再生區的角度均優選15°，進一步地，角度均可以為14°或者18°，通過大幅減小角度，在現有技術的基礎上，冷卻區及再生區風量為原有的一半左右，整體耗能減少50%左右。相對現有設計，大幅降低能耗。25.實施例226.一種特定環境下的用于除濕機的除濕轉輪，與實施例1不同的是，各所述分區隔板3與所述轉輪本體2的貼合處均設有密封條。本實施例中設置密封條是為了使得冷卻區、再生區以及處理區的密封性能更好，進而提高除濕效率。27.本實施例中所述再生區5的排風溫度為40~80℃。再生區的排風溫度大大降低，現有技術常規約為60~70℃左右，本實施例為40~80℃左右，可以更好的延長轉輪使用壽命。28.最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。技術特征：1.一種用于除濕機的除濕轉輪，其特征在于：包括轉輪框架（1）以及設于所述轉輪框架（1）上的轉輪本體（2），所述轉輪框架（1）上設有三個分區隔板（3），各所述分區隔板（3）的一端均設于所述轉輪框架（1）的中間縱桿上，另一端分別設于所述轉輪框架（1）的頂部，且三個所述分區隔板（3）將所述轉輪本體（2）分隔為端面形狀均為扇形的冷卻區（4）、再生區（5）以及處理區（6）。2.根據權利要求1所述的用于除濕機的除濕轉輪，其特征在于：所述冷卻區（4）和所述再生區（5）的扇形端面角度均為10~30

　　°

　　。3.根據權利要求2所述的用于除濕機的除濕轉輪，其特征在于：與所述冷卻區（4）相對的兩分區隔板之間的角度以及與再生區（5）相對的兩分區隔板之間的角度均為10~30

　　°

　　，所述處理區（6）扇形端面角度與所述冷卻區（4）扇形端面角度、所述再生區（5）扇形端面角度之和為360

　　°

　　。4.根據權利要求3所述的用于除濕機的除濕轉輪，其特征在于：所述轉輪框架（1）的底部設有設備底托（7），頂部和側壁上設有保溫箱板（8）。5.根據權利要求4所述的用于除濕機的除濕轉輪，其特征在于：各所述分區隔板（3）與所述轉輪本體（2）的貼合處均設有密封條。6.根據權利要求5所述的用于除濕機的除濕轉輪，其特征在于：所述再生區（5）的排風溫度為40~80℃。技術總結本實用新型屬于除濕轉輪技術領域，特別涉及一種特定環境下的用于除濕機的除濕轉輪，包括轉輪框架以及設于所述轉輪框架上的轉輪本體，所述轉輪框架上設有三個分區隔板，三個所述分區隔板將所述轉輪本體分隔為端面形狀均為扇形的冷卻區、再生區以及處理區，且所述冷卻區和所述再生區的扇形端面角度均為10~30技術研發人員：孫東升受保護的技術使用者：蒙特空氣處理設備（北京）有限公司技術研發日：2021.03.19技術公布日：2021/11/30
