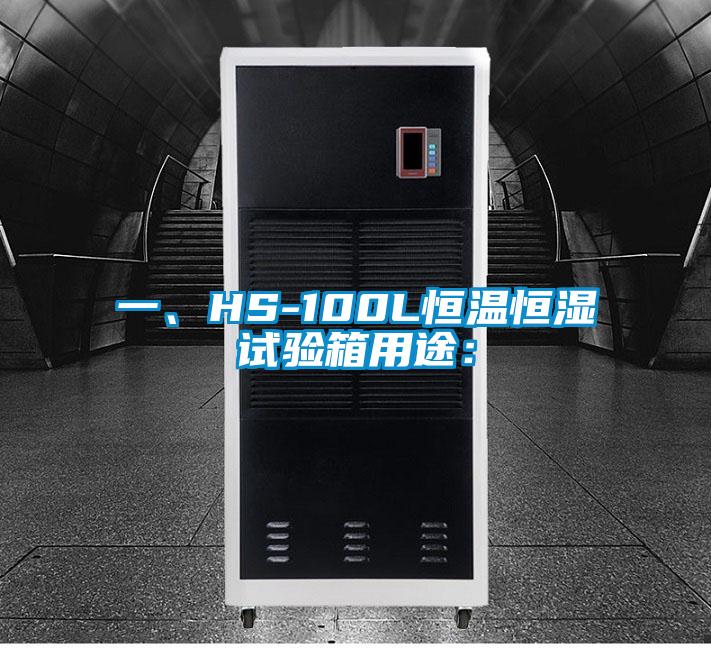

一、HS-100L恒溫恒濕試驗箱用途：

　　1.產品型號

　　HS-100L

　　工作室尺寸

　　D400×W450×H550㎜

　　箱體結構

　　標準型結構

　　立式結構

　　外形尺寸

　　D850×W950×H1450㎜

　　D850×W700×H1550㎜

　　2.溫度范圍

　　A型0℃～+150℃B型-20℃～+150℃

　　C型-40℃～+150℃D型-70℃～+150℃

　　3.濕度范圍

　　20%～98%R.H

　　4.技術指標

　　溫度波動度

　　≤±0.5℃

　　溫度均勻度

　　≤±2℃

　　濕度偏差

　　+2～3%R.H

　　溫度偏差

　　≤±2℃

　　升溫速率

　　1.5～3.0℃/min

　　降溫速率

　　0.7～1.2℃/min

　　噪音

　　≤65dB

　　5.滿足標準

　　GB/T2423.1-2001電工電子產品環境試驗:試驗方法試驗A：低溫。

　　GB/T2423.2-2001電工電子產品環境試驗:試驗方法試驗B：高溫。

　　GB/T5170.5-2008電工電子產品環境試驗設備檢測方法：濕熱試驗

　　GB2423.3-2006電子產品環境試驗第2部分：試驗方法試驗C：恒定濕熱試驗

　　6.設備使

　　用條件

　　1、環境溫度：0℃～35℃

　　2、相對濕度：≤90%RH

　　3、電源電壓：220V.50HZ

　　4、整機功率：根據溫度范圍確定

　　5、大氣壓：86～106Kpa

　　7.設備結構及特征

　　整體結構

　　1)整個箱體外殼均由1.2mm冷板經數控機床制作靜電噴涂而成，試驗室內壁材料為SUS304高級防腐蝕不銹鋼板，依試驗室溫度要求，保溫層厚度設計為：100mm。

　　2)試驗箱門結構：單開門。

　　3)內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，對冷或熱的保溫都起良好的作用。

　　4)門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封性能好。

　　5)箱內風道采用雙循環系統，由長軸軸流風機，不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量、加熱和冷卻的能力，大幅改善了試驗箱的溫濕度均勻性。

　　6)出風口為不銹鋼可調百葉式出風口。

　　觀察窗

　　測試孔

　　200×300mm中空電阻膜加熱防霜觀察窗

　　箱體右側設置1個φ50mm孔

　　并配有專用泡沫橡膠塞

　　氣壓平衡

　　裝置

　　工作室頂部設氣壓平衡裝置，用于平衡振動造成的室內氣壓波動

　　8.空氣調節系統

　　調控方式

　　空氣強制循環，靜平衡調溫

　　空氣

　　循環

　　裝置

　　離心式風葉長軸外置電機

　　加熱方式

　　采用不銹鋼電加熱器，PID調節，執行元件：固態繼電器；即PID+SSR；加熱器安裝在風道風板內，對工作室內試品不直接輻射

　　空氣冷卻

　　方式

　　機械制冷：翅片式親水型蒸發器

　　9.制冷系統

　　制冷方式

　　機械制冷

　　低溫

　　主要

　　配件

　　中德合資“寶德”

　　釬焊板式換熱器

　　手動截止閥：“

　　過濾器：“”

　　油分離器及壓縮機組

　　電磁閥：“斯波蘭”

　　膨脹閥：“”

　　制冷蒸發器

　　采用中外合資北京“奧太華”親水式翅片蒸發器，比一般蒸發器換熱效率高30%，具有美觀、小巧、降溫快等優點

　　充氮焊

　　接工藝

　　低溫聯接管路采用優質無氧銅管，使用知名的“羅森伯格”電動彎管機進行管路的制作、充氮焊接、48小時高保壓防泄漏工藝以確保焊接質量

　　降噪措施

　　低溫管路配備減震工藝管，降低壓縮機工作時帶來的噪音

　　制冷機組采用減震簧和膠墊進行減震和降噪

　　10.控制系統

　　控制

　　系統

　　介紹

　　1、7寸真彩觸摸薄屏；

　　2、兩種控制方式：程式/定值；

　　3、TFT分辨率：480×272。

　　4、顯示精度：溫度0.1％，

　　5、設定精度：溫度0.1℃，

　　6、顯示分辨率：溫度0.1℃，

　　7、濕度精度：0.1%RH；

　　8、采樣時間：1次／S；

　?。ú僮髟O(shè)定畫面）（運行監視畫面）

　　11.安全保護裝置

　　1.具備加熱器短路保護功能；

　　2.具備制冷機過熱、過壓、欠壓保護；

　　3.具備漏電/斷路保護功能；

　　4.具備工作室溫度超調保護（二級溫度保護）；

　　5.具備設備故障自診斷功能；

　　6.具備樣品帶電(可外接電源)試驗測試功能；

　　7.具備壓縮機電流過載保護功能；

　　8.具備設備故障聲訊報警功能；

　　12.隨機

　　附件

　　1.耐高、低溫鋼化玻璃內熱式中空玻璃觀察窗300×2001個

　　2.照明燈1只

　　3.操作手冊1份

　　4.測試引線孔1個

　　5.隔板2個

　　6.紗布1包

　　7.水杯-5000ml1個
